Installation et entretien

Master Lock maintient une base de données complète sur chaque installation afin de maintenir une sécurité élevée et de faciliter l’ajout de serrures à votre système. La gestion de la sécurité est cruciale pour une installation. L’enregistrement complet de l’utilisateur élimine les numéros de série en double au sein d’une installation et évite le croisement du système de clés par code postal. Des cartes et des clés de commande de remplacement ne peuvent être commandées que pour les utilisateurs de systèmes enregistrés. Cela est impératif pour un système sécurisé.

Comment installer votre serrure de vestiaire intégrée Master Lock

• Instructions d’installation de la combinaison intégrée de la série 1600
• Instructions d’installation à clé intégrée de la série 1700

Comment changer vos combinaisons pour votre serrure de vestiaire Master Lock

• Instructions de changement de combinaison Toutes les serrures à combinaison intégrées
• Instructions de changement de combinaison Toutes les serrures à combinaison intégrées (sauf 1652) (Vidéo)
• Instructions de changement de combinaison NOUVEAU! Serrure intégrée 1652 (vidéo)

Pour votre commodité et votre sécurité, Master Lock fournit des cartes de contrôle faciles à utiliser en vue de vous aider à assurer le suivi de l’attribution des casiers et les combinaisons correspondantes. Les cartes sont fournies avec tous les cadenas à combinaison et les applications de serrure de vestiaire à combinaison intégrée.

Pour des exemples de cartographies, voir ci-dessous :

• Tableau de contrôle des cadenas à combinaison (exemple seulement)
• Tableau de contrôle des cadenas à combinaison (vierge)

• Tableau de contrôle des serrures à combinaison intégrée (exemple uniquement)
• Tableau de contrôle des serrure à combinaison intégrée (vierge)

Vous pouvez demander votre fichier électronique de tableau de contrôle au moyen de ce formulaire. Votre CD comprendra un fichier texte de vos dossiers.

• Formulaire de commande de tableau sur disque

Les kits d’extension Master Lock vous permettent d’installer votre serrure de vestiaire intégrée Master Lock sur la plupart des types de casiers.

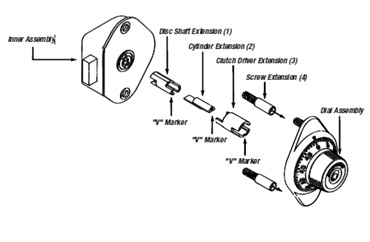

Cadenas à combinaison intégrés

Le kit d’extension permet aux serrures à combinaison standard Master Lock n° 1630, 1652, 1654, 1655, 1670, 1671 et 1690 de fonctionner dans des portes de casier standard de 11/16 po (17 mm) à 3/4 po (19 mm) d’épaisseur.

N° d’article 1654-0320

Chaque ensemble comprend :

• 1 Rallonge d’arbre de disque
• 1 Rallonge de cylindre
• 1 Rallonge de pilote d’embrayage
• 2 Rallonges de vis

Instructions de montage :

1. Assemblez d’abord l’extension de l’arbre du disque, avec le marqueur « V » tourné vers l’extérieur de l’assemblage intérieur. Tournez la pièce jusqu’à ce qu’elle soit insérée dans l’ensemble intérieur
2. Assemblez l’extension du cylindre dans l’extension de l’arbre du disque avec le marqueur « V » tourné en direction opposée de l’ensemble intérieur. Tournez la pièce jusqu’à ce qu’elle soit insérée dans l’extension de l’arbre du disque
3. Assemblez l’extension de pilote d’embrayage sur l’extension de l’arbre du disque avec le marqueur « V » tourné en direction opposée à l’ensemble intérieur. Tournez la pièce jusqu’à ce qu’elle soit insérée dans l’ensemble intérieur
4. Assemblez les rallonges de vis pour du cadran
5. Poursuivez avec les instructions d’installation standard de la serrure intégrée à combinaison

Serrures multi-utilisateurs

Le kit d’extension permet aux serrures multi-utilisateurs n° 3630, 3631 et 3670 de Master Lock de fonctionner dans des portes de casier standard de 11/16 po (17 mm) à 3/4 po (19 mm) d’épaisseur.

N° d’article 3630-0320

La compatibilité entre la serrure et le casier doit être transparente, surtout lorsque les serrures proviennent de Master Lock et les casiers des fabricants. Nous avons votre solution - le Lock-Locker Compatibility Program™​​​​​​​

Master Lock, en partenariat avec le fabricant, a développé un programme d’ingénierie et d’essai collaboratif continu, conçu pour aider à garantir que l’acheteur de casiers reçoit une solution de verrouillage de casier de haute qualité et transparente.

Pièces et noms de serrure

1. Rosette - la rosette résistante à la corrosion cache les éléments de fixation et est conçue pour s’adapter à pratiquement n’importe quel casier

2. Mécanisme de verrouillage - choisissez parmi une variété de mécanismes de verrouillage à pêne à ressort ou à pêne dormant pour correspondre aux styles de casiers et aux exigences de sécurité de votre établissement

3. Cadran - le cadran à rotation douce permet un accès rapide. Cinq combinaisons préprogrammées disponibles d'une simple pression d’un bouton sur toutes les serrures intégrées à combinaison.

4. Option de contrôle des touches - la fonction de remplacement du contrôle des clés permet un accès rapide par le superviseur ou l’administrateur. Disponible avec des serrures de vestiaire intégrées à combinaison.

5. Manille - choisissez entre de l’acier trempé (1502, 1525) ou un alliage d’acier trempé (2002, 2010) pour une résistance maximale à la coupe et au sciage.

6. Boîtier - Le boîtier extérieur en acier inoxydable avec boîtier intérieur en acier laminé à froid protège le mécanisme de verrouillage contre les attaques physiques graves.

Ouverture à droite ou à gauche

Lorsqu'on est face au casier, si les charnières sont du côté droit, il est considéré comme un casier à ouverture à droite. À l’inverse, si la charnière est à gauche, il s’agit d’un casier à ouverture à gauche. De nombreuses serrures sont spécifiées pour les casiers à ouverture à droite ou à gauche, alors assurez-vous de sélectionner la bonne serrure lors de la commande.

Terminologie des serrures de vestiaire

Contrôlée par clé - Serrures dotées d’une commande de clé pour l’accès de surveillance.

Intégrée - Serrures boulonnées à la porte d’un casier.

Serrure à clé intégrée - Serrures ouvertes à l’aide d’une clé, qui sont boulonnées à une porte de casier. Pas de combinaison.

Serrure à goupille (1710/1714) - Serrures dotées d’une rainure de clavette épinglée pour une sécurité accrue.

Loquet à pêne dormant (1670) - Pêne qui nécessite que le cadran soit tourné pour engager la serrure.

Pêne à ressort (1652/1654) - Pêne à ressort qui permet de verrouiller la serrure sans tourner le cadran.

Course du verrou - Mouvement vers l’extérieur du verrou.

Ensemble bouton et cadran sur les éléments intégrés - Voir la fiche de pièces supplémentaires.

Loquet de levage (1630) - Le boulon de verrouillage à déplacement vertical engage le mécanisme de casier de la poignée de levage.

Loquet enveloppant - Verrouillage automatique et pratique combiné à un verrouillage automatique et sécurisé par pêne dormant.
